Conception et développement avec des composants de norelem: mesure correcte, guidage précis et positionnement exact
Conception et développement avec des composants norelem.
Si un certain degré d'imprécision peut se produire dans de nombreux produits, dispositifs et machines techniques sans que cela ne pose problème, une précision extrême est nécessairement requise dans certaines applications. Ceci ne peut être garanti qu'avec les bons éléments de mesure – par exemple avec lestables de guidage de précision et les tables de positionnement de norelem.
Quelles sont les missions d’un ingénieur ?
Il construit essentiellement et développe différentes solutions, les met en application et améliore les processus de travail. C'est à la fois un innovateur, un résolveur de problèmes et un bricoleur. Un bon ingénieur se caractérise par le fait qu'il est constamment à la recherche d'améliorations et ne se satisfait jamais du statu quo – après tout, c'est la seule façon de progresser. Pourtant, l'ingénierie n'est pas une science exacte : les tolérances sont généralement acceptables, les méthodes peuvent différer et de la créativité est souvent requise. Par exemple, le serrage et le positionnement peuvent être effectués de nombreuses manières différentes. Entre autres, les pinces rapides, les pinces à coin, les billes de serrage magnétiques et les vis excentriques conviennent au serrage des pièces. Certains de ces produits sont plus efficaces que d'autres, mais une chose est toujours vraie : l'application détermine la solution utilisée.

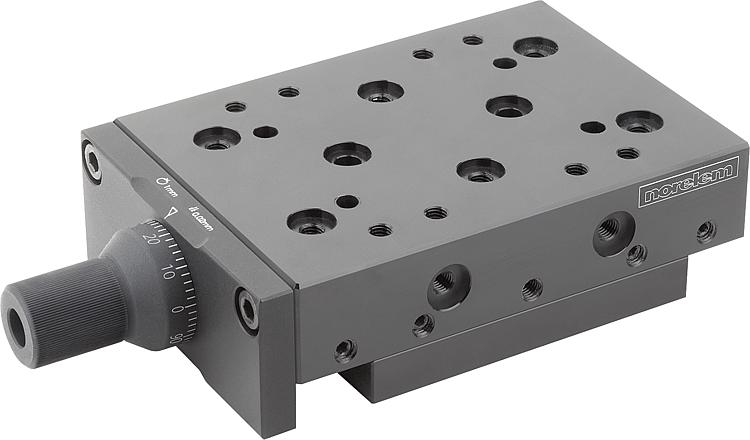

Tables de guidage à queue d’aronde avec vis de réglage micrométrique et perçages de positionnement La plus grande précision grâce à une technologie de mesure appropriée
Cependant, il existe indéniablement des domaines d'application qui exigent la plus grande précision. La ceinture de sécurité en est un bon exemple. La plupart des modèles modernes fonctionnent sur des rouleaux à ressort, appelés « rétracteurs ». Ils sont équipés de rouleaux de blocage par inertie qui empêchent la courroie de se détacher du rouleau lors d'une forte décélération, par exemple lors d'une collision arrière ou d'un freinage brusque. Afin d'engager la ceinture, les dents du système d'enroulement doivent être conçues avec précision. Sinon, la ceinture ne sera pas verrouillée. Dans cet exemple, c'est clair : si ce mécanisme est mal mesuré et ensuite mal exécuté, des vies peuvent être en jeu.
La plus grande précision est également requise dans les applications aérospatiales par exemple. Dans le cas contraire, les composants ne seront pas approuvés ou les règlements ne seront pas respectés. Cela entraîne des temps d'arrêt, des retards dans les projets, une maintenance inutile et, en fin de compte, des coûts supplémentaires. Pour résumer : dans les domaines où les exigences de précision sont élevées, les ingénieurs doivent avoir une connaissance approfondie des outils de mesure disponibles et de leur application.

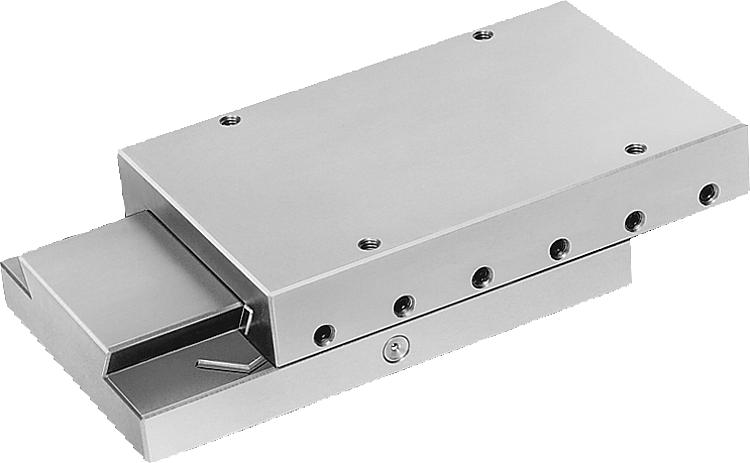

Tables de guidage à queue d’aronde
Glisser en position avec la table de guidage à queue d'aronde
Les guidages à queue d'aronde de norelem sont des guidages simples avec une très grande précision de positionnement. Ils ont un canal en forme de queue d'aronde (d'où leur nom), qui sert à guider le chariot et permet ainsi de se déplacer le long du canal. Dans le cas d'une table de guidage à queue d'aronde, la glissière entre en contact direct avec le guidage. La surface de la table de guidage à queue d'aronde est généralement plus grande que celle d’un guidage linéaire à roulements à billes ou à rouleaux. Les guidages à queue d'aronde sont donc mieux adaptés pour supporter des charges statiques. De par leur conception, ils permettent un mouvement linéaire et sans jeu, ce qui est crucial pour un positionnement rapide et efficace. Enfin, les guidages à queue d'aronde sont durables et peuvent être facilement déplacés sur de longues périodes sans nécessiter d'entretien. Les produits de norelem ont une durée de vie allant jusqu'à un million de courses.
Les tables de guidage à queue d'aronde sont un complément idéal à une large gamme de machines, de dispositifs optiques et d'équipements de mesure dans les environnements de production et les laboratoires. Les avantages de ces composants polyvalents sont visibles dans l'alignement précis des unités de traitement, des caméras de mesure, des miroirs, des microscopes et des têtes laser, par exemple. Toutefois, ils peuvent également être utilisés pour le réglage fin des têtes de soudage, de soudage au plasma et de soudage ainsi que pour la mise au point des buses de torche.
Les guidages à queue d'aronde sont adaptables lorsqu'un positionnement plus complexe est nécessaire. Ils peuvent être combinés rapidement et facilement pour former des tableaux croisés à l'aide de vis de fixation. Ils peuvent être combinés avec des broches et des volants micrométriques pour une précision encore plus grande. La partie mobile du chariot peut ainsi être réglée par pas de 0,02 mm.
Tables de positionnement : flexibles et particulièrement précises
Les tables de positionnement avec indicateurs électroniques de position sont souvent mieux adaptées aux machines-outils, aux systèmes de manutention ou à des dispositifs similaires en raison de leur guidage sans jeu. Elles permettent de positionner des composants, des capteurs, des interrupteurs de fin de course, des pinces ou même des caméras avec une précision d'un centième de millimètre. Cependant, les tables de positionnement permettent non seulement une mesure précise, mais sont également de conception modulaire. Des tables croisées, des tables élévatrices et des tables de positionnement circulaire de même taille peuvent être combinées entre elles.
Les tables de positionnement à affichage électronique sont équipées de grands écrans ACL. Ils permettent aux ingénieurs de lire les mesures rapidement et clairement, ce qui augmente l'efficacité. La précision de l'affichage est de 0,01 mm. En outre, les tables de positionnement de norelem permettent de gérer les réglages de réinitialisation, de dimension de la chaîne et de décalage via les boutons de l'indicateur de position – la durée de vie de la pile peut atteindre deux ans.
Pour résumer : les ingénieurs doivent être créatifs et sortir des sentiers battus. D'autre part, ils doivent être capables de mesurer et de positionner avec précision pour améliorer la productivité. Le fabricant et fournisseur de pièces normalisées, de pièces DIN et de composants normalisés norelem a plus de 60 ans d'expérience du marché et aide les ingénieurs à mettre en œuvre cette approche efficace dans leur travail quotidien de la meilleure manière possible.
Pour résumer :

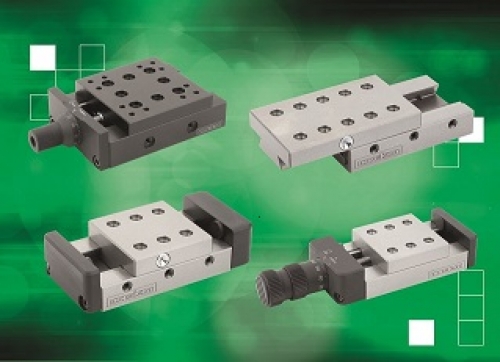

Une nouvelle génération de tables de guidage
Modularité, haute précision, durabilité et un service optimal, tels sont les avantages des tables de guidage, que norelem a récemment développées. Elles permettent le positionnement et le déplacement dans les directions horizontale et verticale. Les solutions peuvent être adaptées de manière flexible à différents besoins et constituent donc le choix idéal pour un large éventail d'applications. Pas de reprises d’usinage par le client sont nécessaires grâce à la grille modulaire de trous de fixation intégrée. Le raccord rapide ouvre des possibilités de montage infinies, tout en assurant toujours une précision optimale : ceci est assuré par la géométrie de haute précision avec la vis de réglage graduée et les surfaces rectifiées sur mesure. La durabilité particulière du guide de chariot est assurée, entre autres, par sa construction robuste et résistante, qui peut également supporter des conditions environnementales difficiles. Grâce aux graisseurs intégrés, il est possible de regraisser les guides à tout moment si nécessaire, ce qui réduit l'entretien au minimum.
[embed]https://www.youtube.com/watch?v=gV0ek1PQMNs[/embed] Découvrez nos éléments de mesure.
