Une banque qui tourne rond avec la norelem ACADEMY
norelem aide les techniciens à construire un tour à bois
Trois jeunes bricoleurs de l'école technique de Munich ont développé, avec le soutien de norelem, un tour à bois de loisir qui permet d'usiner des pièces en bois d'une longueur maximale de 1000 mm et d'un diamètre maximal de 500 mm. L'unité d'entraînement est montée de manière pivotante, de sorte que les pièces de plus grand diamètre ne doivent pas être usinées directement au-dessus du banc de la machine.

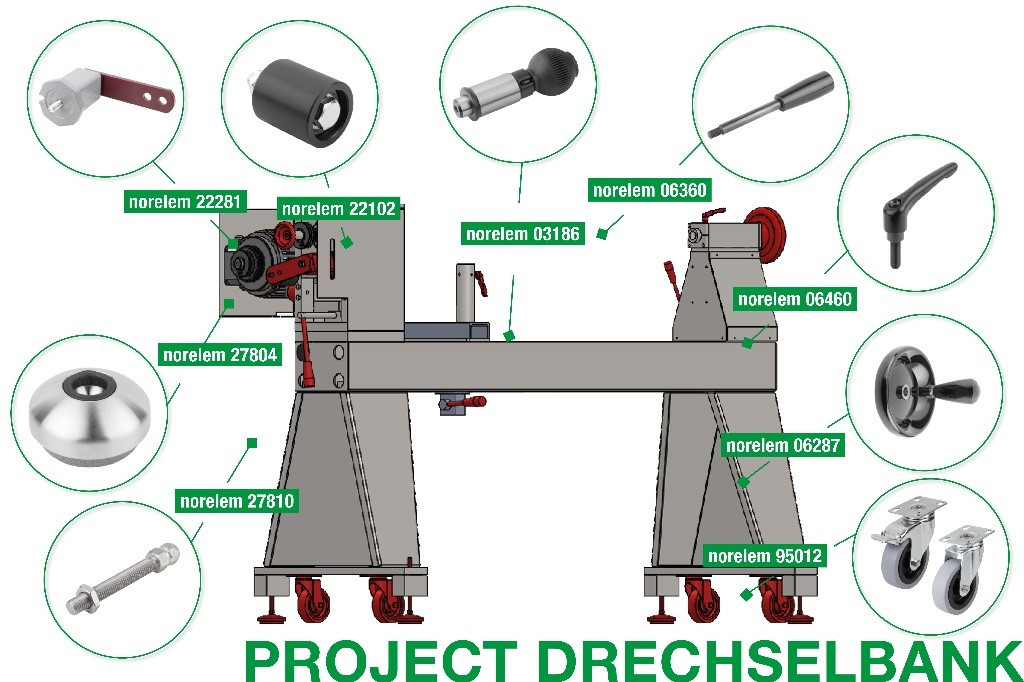

De nombreux composants de norelem ont été utilisés pour la construction. Dans la poupée tournante se trouve l'entraînement électrique qui transmet le mouvement de rotation à la pièce serrée. Grâce au boulon d'arrêt de précision (03186-110) de norelem, l'unité d'entraînement peut être amenée à tout moment et avec précision dans sa position de base et bloquée au moyen d'une poignée (06360-612X125). Une courroie transmet le couple à l'aide d'un élément de serrage (22281-16-4) et d'un galet tendeur (22102-60060) qui y est fixé. La broche de la contre-poupée opposée peut être engagée et désengagée à l'aide d'un volant à disque (06287-1160X16) et fixée à l'aide du levier de serrage (06460-2061X50). Le support manuel fixé sur le banc de la machine peut également être bloqué ou débloqué à l'aide d'une poignée et d'un levier de serrage. Le tour à bois repose sur quatre pieds articulés, composés de plateaux (27804-20802) et de tiges filetées (27810-121502) en acier inoxydable, qui compensent les sols irréguliers et amortissent les vibrations. Et grâce aux quatre roulettes pivotantes, l'établi de tournage peut être positionné librement dans l'atelier ou encore être bloqué pour éviter qu'il ne se déplace : il y a deux roulettes pivotantes avec système de blocage (95012-100322) et deux roulettes pivotantes sans système de blocage (95012-10032).
