La gamme norelem s'enrichit de nouveaux ensembles de bridage pivotants
Nouveaux ensembles de bridage pivotants de norelem pour le serrage de composants à parois minces sensibles à la flexion – disponibles en trois tailles et deux versions, issus de notre propre production.
Un nouveau modèle très compact, développé chez norelem, vient élargir la gamme de brides flottantes norelem pour le serrage et le maintien de pièces à des points de serrage prédéterminés. Le nouveau modèle de bride flottante norelem est disponible en deux versions. Pour la seconde, le mors de serrage standard peut être modifié ou remplacé, en fonction de l'application.

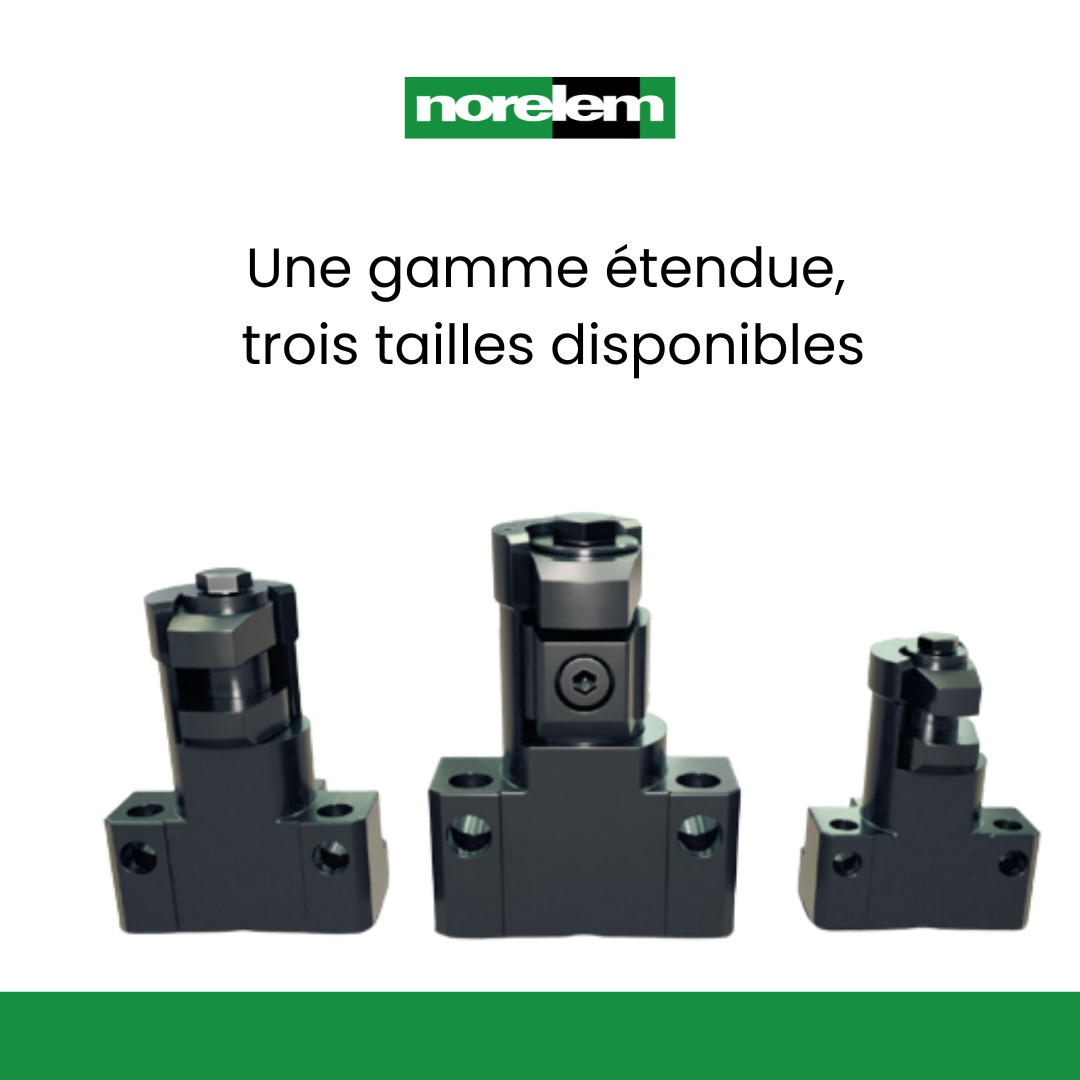

Trois brides de tailles différentes, dont un modèle ultra-compact, pour répondre à vos contraintes d'espace et de force, tout en s’adaptant aux environnements de production exigeants.
UN MÉCANISME INTELLIGENT, UNE PRÉCISION OPTIMALE
La bride flottante fonctionne via un élément d’actionnement unique qui : • Ferme les mors autour de la pièce à maintenir. • Verrouille simultanément la position du bras dans le corps de base. • Autorise une rotation limitée à 90°, grâce à des butées directionnelles intégrées, pour dégager rapidement la pièce sans perte de position. • Permet la désynchronisation à tout moment pour un ajustement spécifique, en retenant le mouvement d’un des deux éléments

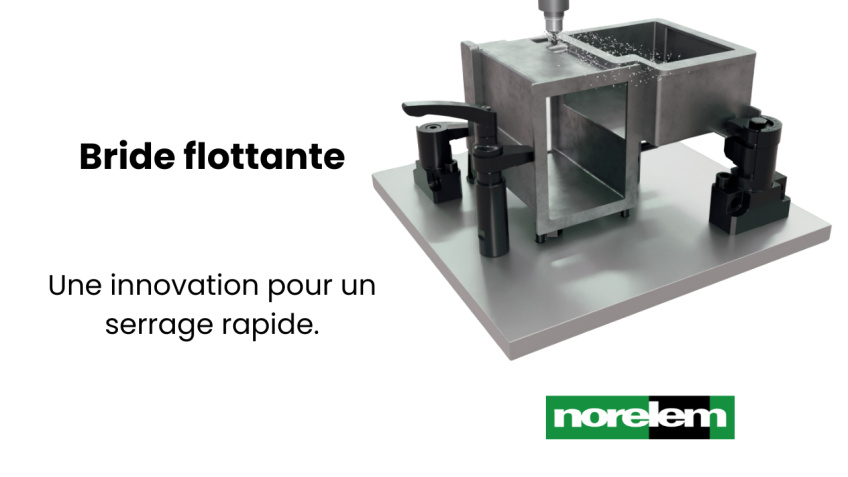

Les mors de serrage des brides de serrage flottantes offrent un point d’appui et de bridage supplémentaires aux points d’isostatisme traditionnels, c'est pourquoi ces brides de serrage flottantes sont particulièrement adaptée aux pièces brutes ou de formes complexes ou irrégulières. Elles empêchent également les vibrations pendant l'usinage, ce qui les rend idéales pour les pièces de faible épaisseur, sensibles aux déformations.
Conçues pour des forces de serrage allant jusqu'à 8000 N et une grande facilité d'utilisation
Les nouvelles brides flottantes de norelem sont disponibles en deux versions : La « Forme A » a des mors de serrage fixes, tandis que la « Forme B » permet de changer ou modifier les mors de serrage. La Forme A est conçue pour générer des forces d’appui et de serrage jusqu'à 5000 N tandis que la forme B peut atteindre des forces d’appui et de serrage jusqu'à 8000 N. Dans les deux versions, le corps de base est en acier nitrocarburé et les butées d’orientation sont en aluminium anodisé noir.
La bride flottante peut être verrouillée à l'aide d’une seule opération de serrage permettant de brider la pièce et de verrouiller l’appui à la bonne position. Dans un premier temps, le mors de serrage inférieur est poussée vers le bas puis orienté de manière à se trouver sous la pièce. Le mors inférieur de la butée tournante doit alors être en contact avec le dessous de la pièce. Lors de l'étape suivante, la position de la bride souple est verrouillée en serrant l'écrou hexagonal. Il est important de respecter les couples de serrage minimum et maximum préconisés. La pièce est maintenant à la fois bridée et soutenue.
