Les patins profilés norelem

Un guidage à faible usure pour les chariots manuels

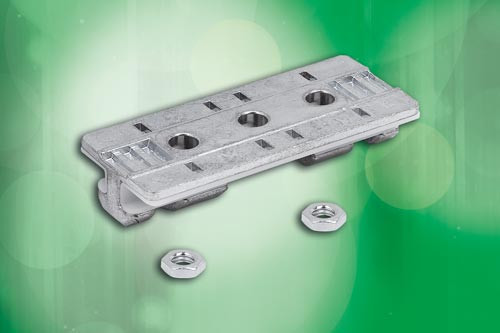

Qu'il s'agisse de portes coulissantes, de tiroirs coulissants, de glissières ou de chariots coulissants, les domaines d'application des patins profilés norelem sont très variés. Leur corps de base est en zinc injecté haute pression solide et permet un guidage à faible usure des chariots manuels en profilés aluminium avec rainure de 8 mm.

Le patin profilé est guidé dans la rainure et forme un chariot solide avec palier lisse. Des éléments de glissement clipsés en plastique assurent un mouvement linéaire en douceur des profilés aluminium. Aucune lubrification supplémentaire n'est requise, ce qui rend le dispositif extrêmement résistant aux salissures.Le patin profilé peut ainsi être utilisé dans des environnements difficiles (poussière, humidité et saleté). Les écrous M6 selon DIN 439 fournis permettent de fixer des pièces rapportées sur le patin profilé. Sa charge maximale admissible est Fmax = 50 N.

Également disponible avec manette indexable

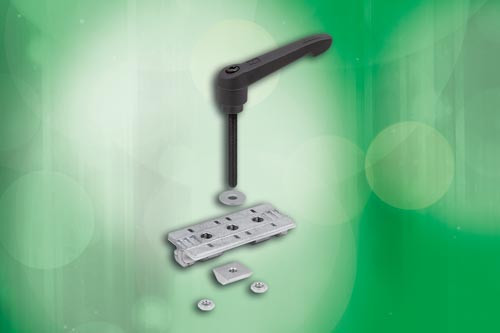

Le patin profilé norelem est également disponible avec manette indexable en plastique renforcé de fibres de verre. En serrant la manette indexable, un tasseau au centre du patin profilé est poussé contre le profilé aluminium, de sorte que le système de chariot ne peut plus bouger. Un couple de serrage de 15 Nm sur la manette indexable équivaut à une force de serrage de 600 N. Cette nouvelle version de patin profilé avec unité de serrage supplémentaire élargit ses possibilités d'application, notamment comme butée réglable.





Les guidages avec plusieurs chariots doivent associer un palier fixe (forme F, avec vis M6) et un palier libre (forme L, avec vis M5). Cela permet de compenser les tolérances de forme et d’assurer une mobilité aisée.
