Les axes linéaires avec entraînement à courroie dentée
Les axes linéaires avec entraînement à courroie dentée et guidage sur rail profilé sont des unités compactes et flexibles. Le corps de base est en aluminium extrudé et intègre un guidage sur rail profilé. Ce système de rails peut absorber des forces très élevées dans toutes les directions, s’use faiblement et offre un fonctionnement optimal lors du déplacement de masses importantes.
Autres avantages des axes linéaires :
- Entraînement à courroie dentée pour une transmission fluide et synchrone
- Entretien réduit, palier étanches, courroie accessible pour le réglage de la tension et facilement remplaçable
- Design optimisé pour un encombrement minimal, très grande rigidité et poids réduit
- Guidage sur rail précis pour des charges importantes et constantes dans toutes les directions
- Longueurs spéciales sur demande

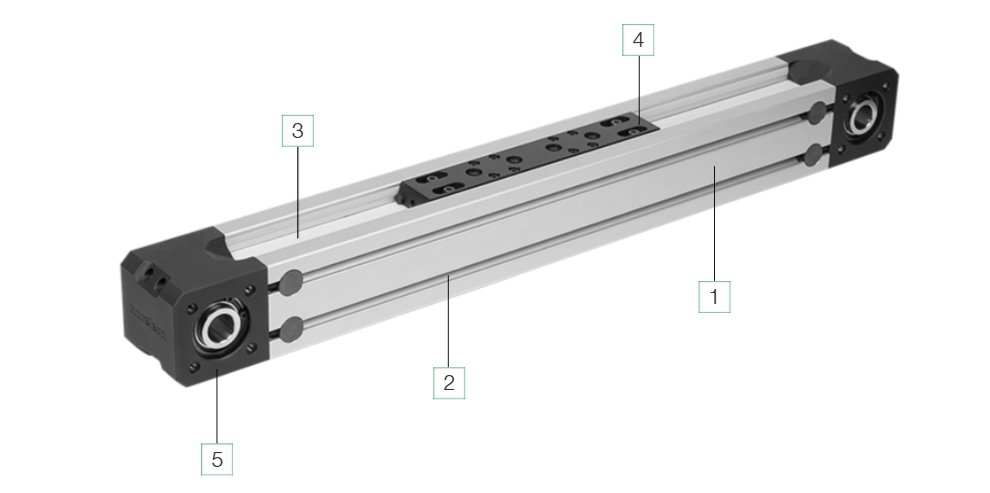

Les axes linéaires avec entrainement à courroie dentée et guidage sur rail profilé sont composés de 5 éléments :
- Le corps de base : Il est en aluminium et intègre un guidage sur rail profilé. Il s’agit d’un profilé standard de la série I dans les dimensions 60 x 60 mm ou 80 x 80 mm.
- Les rainures : Elles permettent un montage facile et sur d’accessoires. Il s’agit de profilés standard de la série I. La largeur de la rainure est de 6 ou 8 mm.
- Les courroies dentées : Renforcées d’une armature en acier, elles permettent une transmission de puissance élevée et, dans le même temps, une bonne précision de positionnement. La courroie dentée vient s’insérer dans des rainures de guidage sur la face supérieure du profilé aluminium, protégeant ainsi toutes les pièces internes contre les impuretés.
- Le chariot du guidage linéaire : Il possède 4 trous taraudés pour le montage d’éléments externes. Des trous de centrage supplémentaires permettent un montage précis.
- Les logements de palier : Une structure symétrique permet le montage de moteurs et d’entraînements sur les 4 faces des logements de palier.
Les axes linéaires avec entraînement à courroie dentée et guidage sur rail profilé bénéficient d'une répétabilité de ± 0,05 mm et d'une vitesse pouvant atteindre 5 m/s.
Ils sont disponibles dans des longueurs spéciales sur demande. Cliquez ici pour consulter la page produit.
Plus d'informations techniques et de formation sur la norelem ACADEMY
Acquérez et approfondissez vos connaissances sur nos axes linéaires avec entraînement à courroie dentée et autres produits standard grâce à la norelem ACADEMY !
